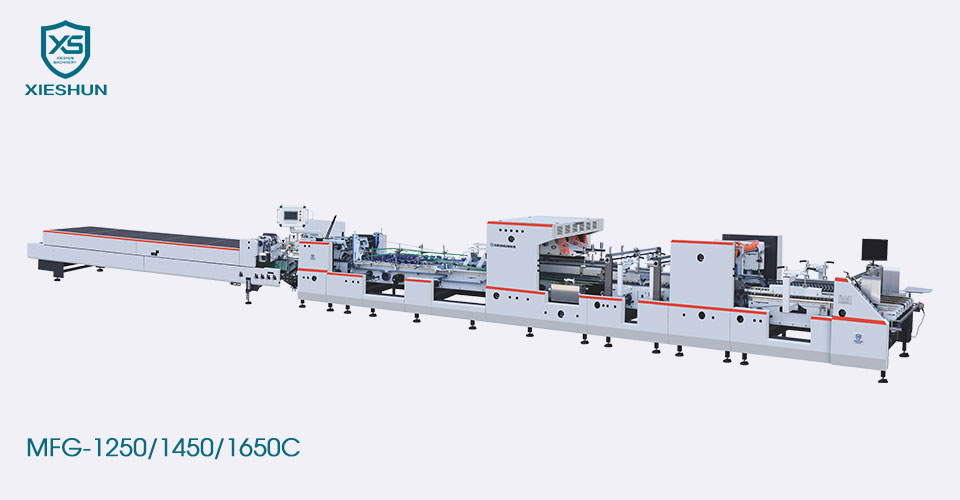

A XIESHUN MFG-1250/1450/1650C Automatic Heavy Duty 4 és 6 sarokmapparagasztó közepes és nagy dobozokban használható a nehéz csomagolóiparban. Speciális önjáró felső hordozók, a precíz összecsukható mikrohornyok és a hullámkarton dobozok egyszerűvé válnak. Összecsukható hajtás független szervomotorral a pontos fordulatszám beállításhoz. A másodlagos gyűrődés különböző okok, például a nem megfelelő stancolási és gyűrődési okok miatt kiigazíthatja a kartonok halfarkát.
| Modell | MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|
| Megfelelő anyag | 200-800 g/㎡ karton és N/F&E fuvola hullámkarton | ||
| Sebesség tartomány | 0-400 m/perc | ||
| Behúzási sebesség | 30 m/perc | ||
| Max üres szélesség | 1250 mm | 1450 mm | 1650 mm |
| Méret (L) | 1750 mm | 1750 mm | 1800 mm |
| Méretek (Sz*H) | 1800mm × 1600mm | 2000 mm × 1600 mm | 2200mm × 1600mm |
| Mechanikus súly | 10T | 11T | 12T |
| Mechanikai teljesítmény | 29kw | 29kw | 29kw |
| Sűrített levegő | 6 bar | ||
| Légkompresszor kapacitása | 10㎡/óra | ||
| Levegőtartály kapacitása | 60L | ||
| Modell |
|
|
MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|---|---|
|
|
|
z Min/mm | z Max/mm | ||
|
A | 100 mm | 1250 mm | 1450 mm | 1650 mm |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90 mm | 515 mm | 690 mm | 790 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 220 mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15 mm | 50 mm | 50 mm | 50 mm | |
|
Etető ◆A bal és jobb oldali terelőlemezek könnyen megemelhetők. ◆A papíradagoló egység papíradagoló szalagja egymástól függetlenül állítható a sima papíradagolás érdekében. ◆Szervomotor, független sebességszabályozás az egyenletes papírosztás érdekében. ◆Papíradagoló szívókészülék (opcionális). |
|
Igazítás ◆A papíradagoló egység által kiküldött kartont a korrekciós egység korrigálja és megvezeti, hogy a karton egyenes vonalban haladjon. ◆A korrekciós egység felső nyomáshajtása felfelé és lefelé állítható, hogy alkalmazkodjon a különböző kartonvastagságokhoz, és stabilitást biztosítson. |
|
Előrehajtható szakasz ◆A szegmentált bal és jobb felső övlemezek a termékkövetelményeknek megfelelően állíthatók, ami gyors és hatékony. ◆A kartondoboz 180 fokos előhajtását az 1. vonalon és a 3. sor 135 fokos előhajtását hatékonyan tudja elvégezni, optimalizálva a végső formázási hatást. ◆Önhajtású felső hordozók, precíz összecsukhatóság hullámkarton dobozokhoz |
|
Alsó zár A szállítószalag-szerkezet három csoportja, a szegmentált felső hevederlemez funkció hatékonyan leküzdheti a speciális alakú doboztermékek gyártása során felmerülő problémákat. A középső felső övlemez levehető, és a termékkövetelményeknek megfelelően szétszedhető és hibakereshető. |
|
4 és 6 sarkos készülék ◆Az intelligens szervomotor által meghajtott és vezérelt elektronikus összecsukható horog két, egymástól függetlenül vezérelt szervotengelyre van felszerelve, hogy pontosan vezesse az összes dobozszárny összecsukását. ◆ Négy- és hatsarkú dobozokat és más különböző típusokat tud gyártani. ◆Az ember-gép interfész intelligensen beállított, könnyen kezelhető, intuitív és könnyen érthető.
|
|
Alsó ragasztóegység ◆Mechanikus bal és jobb alsó ragasztóhenger, külön ragasztókerékkel és ragasztóhengeres kialakítással, nagy sebességgel, ragasztódobás nélkül, könnyen tisztítható és karbantartható. ◆A ragasztókorong 5 mm széles és a terméknek megfelelően cserélhető. |
|
Összecsukható szakasz ◆ 3 lemezes erőátviteli szíjlemez szerkezet. ◆A bal és jobb oldali összecsukható heveder sebessége egymástól függetlenül finomhangolható a fröccsöntési pontosság érdekében. ◆Önhajtású felső hordozók, precíz összecsukhatóság hullámkarton dobozokhoz |
|
Átadási szakasz ◆Különálló motorok független frekvenciaátalakítása. ◆Könnyen állítható a felső és az alsó szíjhosszabbítás. ◆ Nagy sebességű elektronikus rúgásszámlálóval felszerelt. |
|
Kezelőpanel ◆ Használjon 10 hüvelykes nagy képernyőt, egyszerű és intuitív kezelést. ◆Több nyelven elérhető. ◆Memória funkció és távirányító (opcionális). |
|
Szállítószalag ◆Automatikus módban a doboz távolsága be van állítva, a szalagsebesség és a gazdasebesség arányosan össze van kapcsolva, és a szalag elmozdul, amikor a fotoelektromos érzékeli a dobozt. ◆Kézi üzemmódban a szalag állandó sebességgel mozog, és nem befolyásolja a gazdasebesség. ◆ A nyomórész pneumatikus préselést alkalmaz, a nyomásszabályozás pontosabb, és a termék kötési hatása garantáltabb. |
