Offline vizuális ellenőrzés
  • Offline vizuális ellenőrzésOffline vizuális ellenőrzés

Offline vizuális ellenőrzés

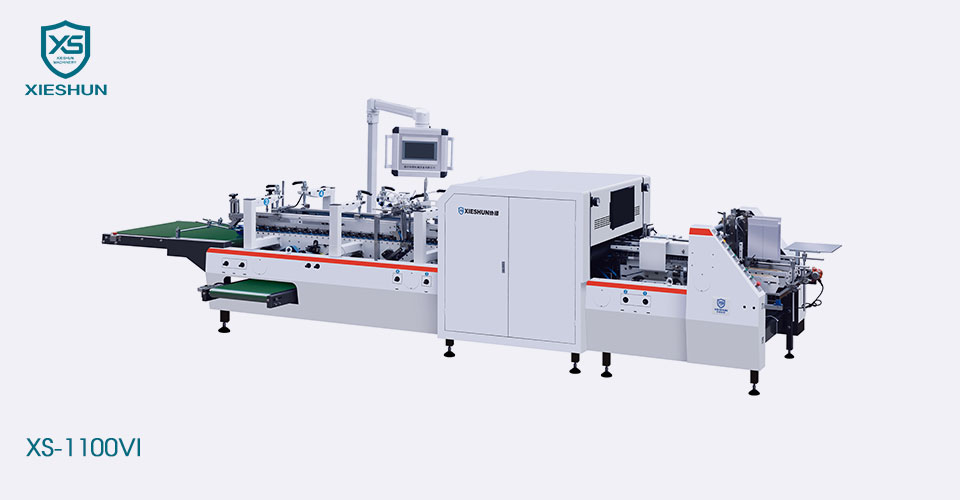

Model:XS-1100VI

A kínai XIESHUN offline vizuális ellenőrzése dinamikus észlelési pontosság-beállítási funkcióval van felszerelve, amely lehetővé teszi az észlelési pontosság precíz kalibrálását a különböző zónákban az ellenőrzési folyamat során, elkerülve ezzel a termelés hatékonyságára gyakorolt ​​negatív hatásokat.

A XIESHUN beszállító Offline Visual Inspection XS-1100VI átfogó vizsgálatot végez különféle nyomtatási hibák (például hiányzó nyomtatás, tintapontok), színeltérések, hibás regisztrációk, stancolási hibák, dombornyomás-eltérések stb. esetén a különböző specifikációjú kártyadobozokon. a doboz összeszerelési folyamata során.

Ez az offline AOI ellenőrző gép dinamikus észlelési pontosság-beállítási képességekkel rendelkezik, lehetővé téve az ellenőrzési pontosság precíz kalibrálását a különböző zónákban a tesztelési folyamat során. Ez biztosítja, hogy a termelés hatékonysága változatlan marad, és elkerülhető a pontatlan ellenőrzések esetleges negatív hatásai.

Ezen túlmenően az AOI Inspection rendszer regionális tanulási képességet is magában foglal, lehetővé téve, hogy a helyi területekről tanuljon az ellenőrzések során, és megakadályozza a nem kritikus zónák inkonzisztens nyomtatási minőségéből eredő veszteségproblémákat.

Ezenkívül a rendszer rendelkezik az észlelt adatok automatikus tárolásával és osztályozásával, ami megkönnyíti az előzményadatok visszakeresését és a statisztikai elemzést.


Nettó tömeg: körülbelül 2500 kg
Teljes méret: 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI)
Tápegység: 17 kW
Levegőfogyasztás: 6 Pa


Az ellenőrző rendszer fő funkciói

☞ A kartondobozok különböző hibáinak (hiányzó nyomat, tintafoltok), színeltérések, felülnyomások, stancolási eltérések, dombornyomás eltérések stb. átfogó felismerése a ragasztás során.

☞ A rendszer funkciója az ellenőrzési pontosság dinamikus beállítása, amely kényelmes a különböző területek ellenőrzési pontosságának finom beállításához az ellenőrzési folyamat során, hogy elkerülje a termelés hatékonyságának befolyásolását.

☞ A rendszer regionális tanulási funkciót tölt be. Az ellenőrzési folyamat során a helyi területekre összpontosíthat, hogy megtanulja elkerülni a nem kulcsfontosságú területek instabil nyomtatási minősége által okozott hulladékproblémát.

☞ A rendszer funkciója az ellenőrzési adatok automatikus tárolása és osztályozása a kényelmes történeti lekérdezések és statisztikák érdekében.


A berendezések teljesítménymutatói és funkciói

A berendezések teljesítménymutatói

Projekt Indikátor
Normál nyomtatóállomás képalkotási pontosság: 0,11 mm × 0,125 mm
Dombornyomó állomás képalkotási pontossága: 0,05 mm × 0,125 mm
Kódvizsgáló állomás: A minimum 18 mm-es vonalkód észlelhető
Maximális érzékelési méret: 500 mm × 420 mm
Minimális érzékelési méret: 90mm × 90mm
Minimális helyszíni terület: 0,08 mm2
Színkülönbség: △E ≧ 3
Érzékelési sebesség: 220 m/perc


Berendezés funkciói

Projekt Funkció
Hibafelismerés Hiányzó nyomat, piszkos foltok stb.: Minimális érzékelési terület az előlapon: ≧0,08 mm2
Felületbevonat, optikai olaj, homorú és domború hibák: Terület ≧2 mm2
A melegbélyegzési hiba minimális észlelési területe: ≧0,08 mm2
Felülnyomtatási eltérés észlelése: ≧0,1 mm
Forgácsolási eltérés érzékelése: ≧0,1 mm
Vonalkód hibák:
Olvasás: hibakód, duplikált kód
Karakterészlelés: rossz szó, hiányzó szó, vonalkódnak megfelelő
Megjelenés észlelése: foltok, szaggatott vonalak, torz vonalkódok, vonalkód fekete vonalhibák
Helyi színkülönbség érzékelés △E ≧ 3 Elab
Hibabesorolás A hibaészlelési szabvány zökkenőmentesen beállítható. Minden hiba esetén a hibaészlelési szabvány beállítható a görgetősáv kézi húzásával.
Könnyű modellezés A modellezési idő egy termék cseréjéhez 3-5 perc;
Használjon varázsló modellezési sémát, hogy a teljes modellezési folyamatot több, egymással összefüggő lépésre bontsa, és irányítsa az operátorokat a modellezési műveletek lépésről lépésre történő végrehajtására.
Hibás kijelző Valós idejű megjelenítés a vizsgált termékek hibás képeiről, a hibák előfordulási helyeiről és a hiba léptékéről


Etető
Független szervomotor hajtja a változó előtolási sebességet.
Állítható vibrációs motorok.
Az oldalsó panelek szélessége aprólékosan állítható.
Igazítás
Független szakasz páratlan alsó tartóval, amely a dobozt egy párhuzamos kapaszkodóhoz vezeti, amely lehetővé teszi a tökéletes üres beállítást.
Online ellenőrző modul
Nagy sebességű képfeldolgozó számítógépes munkaállomás.
Vizuális ellenőrző szoftverrendszer: Speciális vizuális ellenőrző szoftver PrintingPlus (V5.0 verzió) Általános hibaészlelő szoftvermodul (V1.0 verzió)
Nagy sebességű vizuális képalkotó egység japán importált optikai lencsékkel és kanadai nyomtatási ellenőrző szekrényekkel.
Hibadoboz-gyűjtő részleg
• A felső és alsó szíjakat több V-szíj hajtómű hajtja meg, hogy elkerülje a szállítás közbeni karcolásokat.
• Pneumatikus kilökőeszköz a dobozok karcolásának minimalizálására.
• Kétsávos gyűjtőrendszer kérésre.
Szállítási rész
Automatikus és kézi sebességváltoztatás fotocellával összehangolva.
Feldolgozott anyag


BOX típusú

Modell XS-1100VI
A 170-1100 mm
B 100-900 mm
E 70-540 mm
A 170-1050 mm
B 170-900 mm
E 80-540 mm
