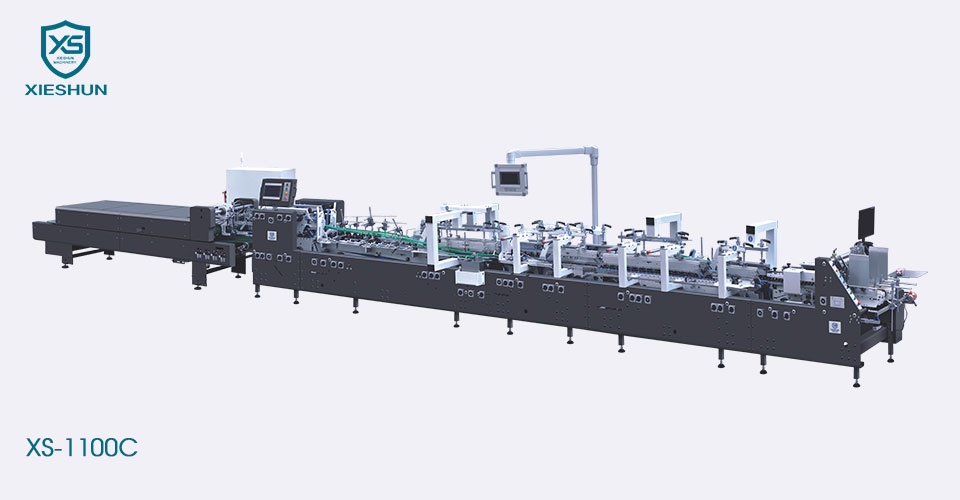

A XIESHUN XS-1100C 4/6 sarok automata nagy sebességű hajtogató- és ragasztógépet közepes méretű csomagolásokhoz tervezték olyan iparágakban, mint a gyógyszeripar és a kozmetika. Ez a sokoldalú gép hatékonyan kezeli az egyenes vonalat, az ütközési zárat, a duplafalat, valamint a 4 és 6 sarokdobozt. Akár 800 g/m2-es kartonpapír befogadására is alkalmas, és képes megmunkálni a mikrohornyos dobozokat, beleértve az N/E és F hornyokat, egyszerűséget és könnyű kezelhetőséget kínálva.
| Modell | XS-1100 C |
|---|---|
| Megfelelő anyag | 200-800 g/㎡ karton és N/F&E fuvola hullámkarton |
| Sebesség tartomány | 0-400 m/perc |
| Behúzási sebesség | 30 m/perc |
| Max üres szélesség | 1100 mm |
| Méret (L) | 15800 mm |
| Méretek (Sz*H) | 1850 mm × 1900 mm |
| Mechanikus súly | 9T |
| Mechanikai teljesítmény | 23kw |
| Sűrített levegő | 6 bar |
| Légkompresszor kapacitása | 10㎡/óra |
| Levegőtartály kapacitása | 60L |
| Modell |
|
XS-1100 C |
|---|---|---|
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm | |
|
A | 160-1050 mm |
| B | 160-800 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-450 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-800 mm | |
| H | 25-120 mm |
|
Etető ◆A bal és jobb oldali terelőlemezek felemelhetők az egyszerű kezelés érdekében. ◆A papíradagoló egység papíradagoló szalagja egymástól függetlenül állítható a sima és stabil papíradagolás érdekében. ◆Szervomotor, független sebességszabályozás az egyenletes papírosztás érdekében. ◆Papíradagoló szívókészülék (opcionális). |
|
Igazítás ◆A papíradagoló részleg által kiküldött kartont a korrekciós osztály javítja és irányítja, hogy a karton egyenes vonalban haladjon. ◆A korrekciós részleg felső nyomáshajtása felfelé és lefelé állítható, hogy alkalmazkodjon a különböző kartonvastagságokhoz, és stabilitást biztosítson. |
|
Előrehajtható szakasz ◆A szegmentált bal és jobb felső övlemezek a termékkövetelményeknek megfelelően állíthatók, ami gyors és hatékony. ◆ Hatékonyan teljesíti a kartondoboz 180 fokos előhajtását az 1. vonalon és a 135 fokos előhajtást a 3. vonalon a végső formázási hatás optimalizálása érdekében. |
|
Alsó zár A szállítószalag szerkezetének 3 csoportja, a szegmentált felső hevederlemez funkció hatékonyan leküzdheti a speciális alakú doboztermékek gyártása során felmerülő problémákat. A középső felső övlemez levehető, és a termékkövetelményeknek megfelelően szétszedhető és hibakereshető. |
|
Négy és hat sarok eszköz 4 és 6 sarok eszköz ◆Az intelligens szervomotor által meghajtott és vezérelt elektronikus összecsukható horog két egymástól függetlenül vezérelt szervotengelyre van felszerelve, hogy pontosan vezesse az összes doboz szárnyának behajtását. ◆ Négy és hat sarokdobozt és más különböző típusokat tud gyártani. ◆Az ember-gép interfész intelligensen beállított, könnyen kezelhető, intuitív és könnyen érthető.
|
|
Alsó ragasztóegység ◆Mechanikus bal és jobb alsó ragasztóhenger, különálló ragasztókerékkel és ragasztóhengerrel, nagy sebességgel, ragasztódobás nélkül, könnyen tisztítható és karbantartható. ◆A ragasztókorong 5 mm széles és a terméknek megfelelően cserélhető. |
|
Összecsukható szakasz ◆ 3 lemezes erőátviteli szíjlemez szerkezet, a középső lemez önállóan szétszerelhető, ami kényelmes kis doboz kialakításához. ◆A bal és jobb oldali összecsukható heveder sebessége egymástól függetlenül finomhangolható a formázási pontosság érdekében. |
|
Átadási szakasz ◆Különálló motor független frekvenciaátalakítással. ◆A felső és alsó szíjhosszabbítás beállítása egyszerű és könnyen kezelhető. ◆ Nagy sebességű elektronikus rúgásszámlálóval felszerelt. |
|
Kezelőpanel ◆ 10 hüvelykes nagy képernyő, egyszerű és intuitív kezelés. ◆Több nyelven elérhető. ◆Memória funkció és távirányító (opcionális). |
|
Szállítószalag ◆Automatikus módban a doboz távolsága be van állítva, a szalagsebesség és a gazdasebesség arányosan össze van kapcsolva, és a szalag elmozdul, amikor a fotoelektromos érzékeli a dobozt. ◆Kézi üzemmódban a szalag állandó sebességgel mozog, és nem befolyásolja a gazdasebesség. ◆ A nyomórész pneumatikus préselést alkalmaz, a nyomásszabályozás pontosabb, és a termék kötési hatása garantáltabb. |
